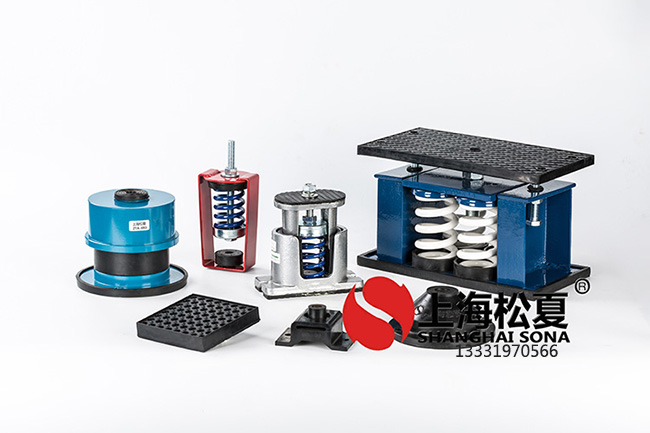

1、零靜載荷
隔振器處于自由狀態，不承受任何 負載，稱為零載荷。此時隔振器的高度 H。為彈簧自由高度、上下蓋及防滑膠墊 厚度之和。
2、.壓靜載荷
隔振器通過預壓螺栓施加力于彈簧， 使彈簧壓縮到一定高度，預壓螺栓施加 的力稱為預壓載荷，一般情況下隔振器 出廠時即為這一狀態。預壓載荷下隔振 器的高度稱為預壓高度，記為H，，則H1=H0一F1／K cm 式中，F1-預壓載荷NK一隔振器靜剛度N／cm
3、工作靜載荷
隔振器工作時所承受的實際載荷， 此時隔振器的高度記為H，，則 H2=H。一F2／K=H1一(F2一F1)／K cm 式中，F，一工作靜載荷N 在具體設計時，隔振器工作時實際 高度H2可按上式計算。
4、.大靜載荷 出于對強度及使用壽命等角度考慮， 隔振器在使用時所允許承受的.大載荷。此時隔振器的高度為H3，則 H3=H0一F3／K cm 式中，F3一隔振器所能允許承受的. 大載荷，在選用隔振器時，工作載荷可 選擇在預壓載荷F1和.大載荷F3之間， 一般以宜選在中間值為好，中間值記F，， 則F2=(F3一F，)／2+F1N
二、隔振效率的簡易計算
1、根據振動控制的有關標準確定隔振 效率g
2、忽略阻尼，則有振動傳遞率T=1／[卜(f／f0)2]- 隔振效率11=(1 T)％ 于是由g可以確定f／f0的大小， 即頻率比。 式中，f---擾力頻率Hz fo---隔振系統固有頻率Hz 當考慮阻尼時，隔振效率略有下降，計算公式及圖表如下：
3、頻率計算
A、擾力頻率：對于旋轉設備，擾力頻 率f一般為f=n／60 Hz 式中，n一機器每分鐘轉速r／mi n
B、隔振系統固有頻率f0對于彈簧隔振器f。的計算方法有 以下簡易方法： fo=5／、廠_礦Hz 6=F2／K cm 式中，6一隔振器工作時，彈簧壓縮 量cm K---隔振器靜剛度N／cm F，隔振器工作時承受的靜載荷N
三、隔振器的選取 根據以上計算，選取隔振器遵守兩 個原則：
1、 隔振器工作時承受的靜載荷在預壓 載荷和.大載荷之間即可，宜選在中間 值附近。如被隔振機器設備擾力很大或 為沖擊設備，則工作載荷選取點不要離 .大載荷太近。
2、 隔振器的固有頻率選擇可根據二提 供的方法計算。一般情況下，應選擇頻 率比f／f0=2．5～4．5，此時隔振效率 在80％~95％。
3、阻尼比選擇原則為
1、對旋轉設備和旋轉往復設備，視轉 速高低，阻尼比可在0．03～O．10范圍 選取，阻尼比不宜大于0．1 5。
2、對鍛沖設備，阻尼比應在0．1 5～ 0．30范圍內選取。
安裝方法
一、一般情況下，隔振器底座與基礎之間不必用地腳螺栓連接。
二、隔振器上部與機器設備底座或隔振臺座之間是否采用螺栓連 接，可視具體情況確定。
1、當設備擾力不大時，則隔振器上部不必與設備固定。
2、當動力設備擾力較大時，四個角的隔振器可與設備底座或隔 振臺座固定，而中間幾個隔振器不固定，以便移動其位置，達到 所有隔振器靜態壓縮量相同之目的。
